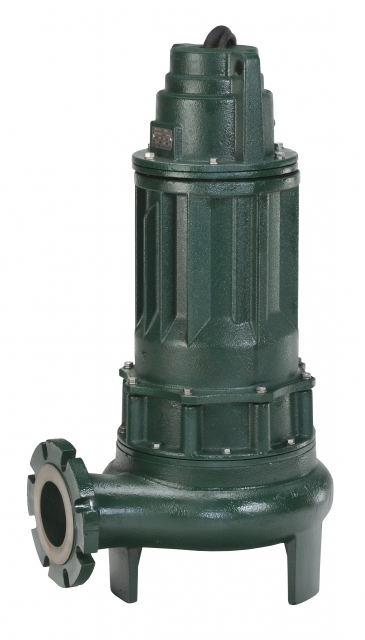

Serie 64HD


Serie 64HD

Aplicación- Sistemas Municipales


Bombas de servicio pesado con descarga bridada de 4" de cabeza alta y 6" de alto flujo

APLICACIONES

  • Estaciones de bombeo
  • Eliminación de aguas pluviales
  • Transferencia de aguas residuales
  • Aguas residuales industriales

BOMBA:

  • Diseños de cabezal alto de 4″ y flujo alto de 6″
  • Sólidos: Capacidad esférica de 3-1/8” y 4″
  • Descarga: Brida horizontal de 4” y 6”
  • Sellos: elastómeros de Buna-N mecánicos dobles de carbono/cerámica rotativa/estacionaria
  • Construcción: hierro fundido ASTMA A-48, clase 30, resistencia a la tracción 30,000#, protegido con un revestimiento de polvo epóxico horneado resistente a la corrosión
  • Herrajes de fijación: acero inoxidable 304
  • Elastómeros de junta tórica – Buna-N
  • Impulsor: impulsor cerrado de hierro dúctil de 2 palas
  • Anillo de desgaste de la carcasa de la bomba
  • Sistema de detección de humedad
  • Opcional:
    • Sello(s) de carburo de silicio
    • Impulsor recortado
    • Longitud de cable adicional
    • Motores de servicio inversor
    • Sistemas ferroviarios

MOTOR:

  • Estator: aislamiento de clase F y cables conductores, diseño NEMA B
  • Sensor térmico y cables
  • Carcasa: acero inoxidable, llena de aceite
  • Cojinetes de bolas: doble acero al cromo con alto contenido de carbono
  • Longitud del cable de alimentación: 25' (8 m)

Nota: La información del producto presentada aquí refleja las condiciones al momento de la publicación. Consulte a la fábrica sobre discrepancias o inconsistencias.

Capacidad de voltaje 230 / 460 / 575
Fase 3
Hz 60
Tamaño de descarga Brida horizontal de 4″ y 6″
Manejo de Sólidos 3-1/8″ con descarga de 4″
4″ con descarga de 6″
HP 25.0 – 60.0
RPM 1725
focas Carbón Cerámica
Anillos O Buna-N
Impulso Hierro dúctil 2 paletas cerradas

GUÍA DE SELECCIÓN

Para obtener información sobre Zoeller adicional® Los productos de ingeniería se refieren al catálogo de Rail Systems, ZM1347; Paneles de control ZM1342; Interruptores de flotador y cajas J ZM1536; Soportes de interruptor de flotador y cables de elevación de bomba ZM1328; Válvulas de retención y accesorios de tubería ZM1348.
