Cubierto por la patente estadounidense número 6,364,620.

APLICACIONES

• Estaciones elevadoras de aguas residuales.
• Urbanizaciones.
• Sistemas de alcantarillado de baja presión.
• Elevación vertical alta o red de fuerza larga.

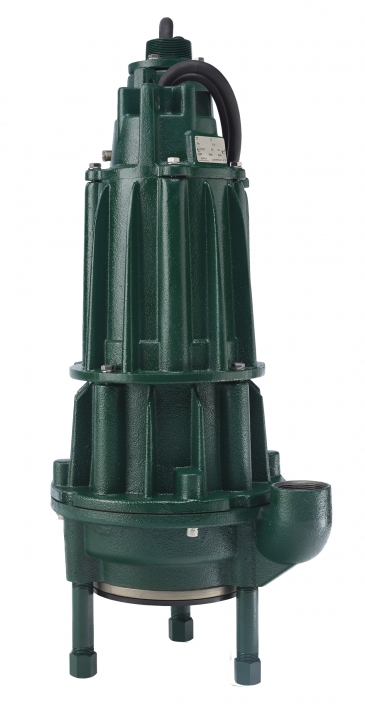

BOMBA:

• Cortador y plato de acero inoxidable 440 endurecido a Rockwell C55-60.
• Tamaño de descarga: 2-1/2″ con brida horizontal adaptable a brida de 3″, 2″ NPT opcional.
• Sellos: elastómeros de Buna-N mecánicos duales de carbono/cerámica rotativa/estacionaria.
• Sistema de detección de humedad.
• Construcción: hierro fundido ASTM A-48, clase 30, resistencia a la tracción 30,000#, protegido con un revestimiento de polvo epóxico horneado resistente a la corrosión.
• Impulsor y carcasa de bomba concéntricos equilibrados.
• Herrajes de fijación: acero inoxidable 304.
• Sellos de anillo cuadrado – Buna-N.
• Impulsor: diseño de vórtice de hierro dúctil.
• Opcional:
  • Impulsor recortado
  • Sellos de carburo de silicio
  • Cable de alimentación y cables de sensores de 50 pies (15,2 m)
  • Sellos de anillo cuadrado de Viton
  • Descarga de 2″ NPT (modelos de cabeza alta y flujo alto únicamente)
  • Alto flujo
  • Inversión automática (solo modelos bridados trifásicos)
  • Sistemas de rieles antichispa

MOTOR:

• Clasificación cCSAus Clase I, División 1, Grupos C y D y Clase Zona 1, Grupos IIA y IIB Construcción
• Probado según los estándares FM 3600 y 3615 por CSA
• Estator: aislamiento de clase F y cables conductores. Diseño NEMA B.
• Sensor térmico y cables.
• Carcasa: hierro fundido, llena de aceite.
• Cojinetes de bolas: superior e inferior de acero al cromo con alto contenido de carbono.
• Longitud del cable de alimentación y sensor: 25′ (7,6 m).

Nota: La información del producto presentada aquí refleja las condiciones al momento de la publicación. Consulte a la fábrica sobre discrepancias o inconsistencias.
