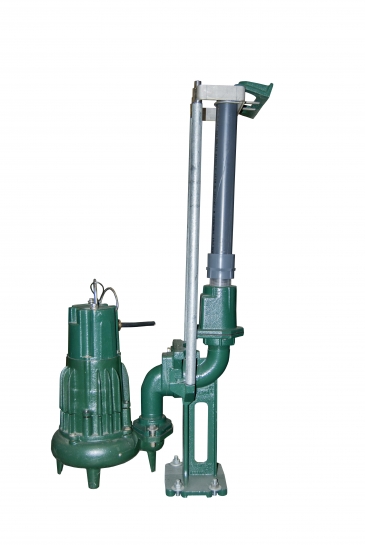

Sistemas de rieles y desconexión


Sistemas de rieles y desconexión

Aplicación- Edificios Comerciales


Sistemas de desconexión Z-Rail® (descarga vertical de 1-1/4" a 3"), sistemas de riel con bridas (descarga horizontal de 2-1/2" a 6")

  • Simplifica la instalación y extracción de una bomba sumergible de un depósito.
  • Económico: reduce el tiempo y el costo de retirar la bomba de depósitos de menos de 8 pies (2 m) de profundidad
  • Seguridad: mantiene al personal fuera de los pozos y fuera del contacto con los contaminantes.
  • Inspecciones hechas rápido y fácil

CARRIL Z® SISTEMAS DE DESCONEXIÓN (descarga vertical de 1-1/4″ a 3″):

  • Usado con bombas de descarga vertical roscadas
  • Desconexión estacionaria de hierro dúctil, placa de riel y guía y soporte de riel superior
  • herrajes de acero inoxidable 304
  • Asentado positivamente con un anillo de sello Buna-N
  • Rieles guía de 3/4″ (no incluido) dirija la bomba a su lugar de asiento adecuado
  • Diseño antichispa para ubicaciones Clase I División 1 Grupo C y D
  • Se recomienda un soporte estabilizador intermedio para depósitos de más de 3,6 m (12 pies) de profundidad

Se requieren ganchos de elevación N/P 10-0789 en los modelos 6160, 6180, 6280, 6290, 7010 y 7020/7021 para equilibrar la bomba y la placa del riel de manera uniforme. Otros modelos ya incluyen dispositivo de elevación adecuado. Cables de elevación de acero inoxidable disponibles.

SISTEMAS DE RIEL CON BRIDA (descarga horizontal de 2-1/2″ a 6″):

  • Usado con bombas de descarga horizontal bridadas
  • Un patrón de brida ANSI para una adaptabilidad universal a la mayoría de las bombas sumergibles
  • Construcción robusta de hierro fundido clase 30
  • Protección epoxi con recubrimiento en polvo
  • Herrajes y guías de riel de acero inoxidable 304
  • Asentado positivamente con un anillo de sello Buna-N
  • Rieles guía de 2″ (5 cm) (no incluidos)) dirija la bomba a su ubicación de asiento adecuada

Cable de elevación de 1/4″ (6 mm) no incluido. Ver ZM1328 para el cable correcto. Se requiere un soporte de riel de guía intermedio por cada 20′ (6 m) para un sistema de 3″ (76 mm), o 15′ (5 m) para un sistema de 4″ (102 mm), de profundidad del depósito.

3″, 4″, 6″ ADAPTADORES PARA SISTEMAS DE RIEL GUÍA FLYGT

  • Para adaptar bombas de descarga horizontal de 3″, 4″ o 6″ a sistemas de riel Flygt existentes.
  • Construcción de hierro fundido
  • La brida cumple con ANSI B16.10 totalmente plana/MSS SP-6
  • Para usar con todas las bombas de las series 6400, 61 HD y 6700 con descargas de 3″, 4″ o 6″ y tubería de riel NPT de 2″
  • Junta de brida y pernos de acero inoxidable incluidos


SISTEMAS DE DESCONEXIÓN

Reduce el tiempo y el costo de retirar una bomba. Desconecte solamente (descarga de 1-1/4″, 1-1/2″ y 2″).

  • Desconecte el accesorio utilizado para sistemas poco profundos donde no se necesitan rieles guía.
  • Tirador no incluido.
